| Modelo | D1/D2 g6/r6 | L (Comprimento Total) (+0/-1) | d (+/-2) | L1 (+0,8) | L3 | L4 | t | r | |
|
|
| 125 | 140 | 160 | 180 | 200 | 224 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | |
| LCMGUTR 25 | 25 | x | x | x | x | x | x | | | | | | | | | - | 8 | 40 | 7 | 3 | 2,0 | |
| LCMGUTR 32 | 32 | | x | x | x | x | x | x | | | | | | | | 45 | |
| LCMGUTR 40 | 40 | | x | x | x | x | x | x | x | | | | | | | 56 | 10 | 4 | |
| LCMGUTR 50 | 50 | | | x | x | x | x | x | x | x | x | | | | | 10 | 70 | 2,5 | |
| LCMGUTR 63 | 63 | | | | x | x | x | x | x | x | x | x | | | | 80 | 12 | 6,5 | |
| LCMGUTR 80 | 80 | | | | | x | x | x | x | x | x | x | | | | 40 | 100 | 3,0 | |
| LCMGUTR 100 | 100 | | | | | | x | x | x | x | x | x | x | | | 50 | 125 | |
| LCMGUTR 125 | 125 | | | | | | | | | x | x | x | x | x | | 65 | 12 | 140 | 4,0 | |
| LCMGUTR 160 | 160 | | | | | | | | | | | x | x | x | x | 95 | 180 | |
| CÓDIGO | C1 | C2 | C3 | C4 | Ød2 |
| TR01 | 32 | 5 | 20 | 16 | 9 |
| TR02 | 40 | 8 | 25 | 24 | 11 |
| TR03 | 50 | 10 | 32 | 30 | 14 |
| TR04 | 63 | 10 | 40 | 40 | 14 |
| TR05 | 80 | 10 | 40 | 50 | 14 |
| TR06 | 100 | 10 | 50 | 60 | 18 |

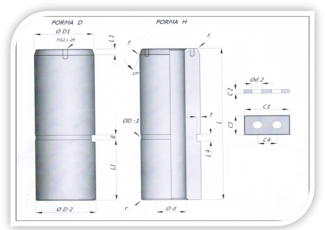

FORMA "D" COLUNA MACIÇA Ø25 A Ø63 MM
FORMA "H" COLUNA OCA Ø80 A Ø160MM
| EM VERMELHO | DOMENSÕES RECOMENDADAS PARA COMPRIMENTO |
